Ljevaonica Duga Resa d.o.o. | ||||||||||

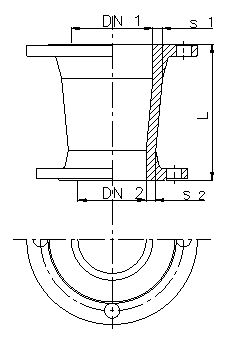

Redukcijski komad s prirubnicama | |||||||||||
Double socket taper | |||||||||||
Flanschenuebergangstueck | |||||||||||
FFR (RP) - EN 545 | (DIN 28645) | ||||||||||
Nazivni promjer | L | s 1 | s 2 | Masa | |||||||
Nominal size | Weight | Šifra | |||||||||
Nennweite | Gewicht | Art. No. | |||||||||
DN 1 | DN 2 | (kg) | |||||||||
50 | 40 | 200 | 7 | 7 | 5,5 | 200 | |||||
65 | 50 | 200 | 7 | 7 | 6,1 | 201 | |||||
80 | 50 | 200 | 7 | 7 | 7,3 | 202 | |||||
80 | 65 | 200 | 7 | 7 | 8,2 | 203 | |||||
100 | 50 | 200 | 7,2 | 7 | 8,3 | 204 | |||||
100 | 65 | 200 | 7,2 | 7 | 8,9 | 205 | |||||
|
100 | 80 | 200 | 7,2 | 7 | 9,4 | 206 | ||||
125 | 50 | 200 | 7,5 | 7 | 9,5 | 207 | |||||
125 | 80 | 200 | 7,5 | 7 | 10,6 | 208 | |||||
125 | 100 | 200 | 7,5 | 7,2 | 11,5 | 209 | |||||
150 | 80 | 200 | 7,8 | 7 | 12,2 | 210 | |||||
150 | 100 | 200 | 7,8 | 7,2 | 13,0 | 211 | |||||
150 | 125 | 200 | 7,8 | 7,5 | 14,3 | 212 | |||||
200 | 80 | 200 | 8,4 | 7 | 13,2 | 213 | |||||
200 | 100 | 200 | 8,4 | 7,2 | 14,8 | 214 | |||||
200 | 125 | 200 | 8,4 | 7,5 | 16,1 | 215 | |||||
200 | 150 | 200 | 8,4 | 7,8 | 17,6 | 216 | |||||
80 | 50 | 300 | 7 | 7 | 9,2 | 230 | |||||
100 | 50 | 300 | 7,2 | 7 | 10,4 | 231 | |||||
100 | 80 | 300 | 7,2 | 7 | 11,8 | 232 | |||||
125 | 50 | 300 | 7,5 | 7 | 11,9 | 233 | |||||
125 | 80 | 300 | 7,5 | 7 | 13,3 | 234 | |||||
125 | 100 | 300 | 7,5 | 7,2 | 14,5 | 235 | |||||
150 | 80 | 300 | 7,8 | 7 | 15,3 | 236 | |||||
150 | 100 | 300 | 7,8 | 7,2 | 16,2 | 237 | |||||
150 | 125 | 300 | 7,8 | 7,5 | 18,0 | 238 | |||||
200 | 100 | 300 | 8,4 | 7,2 | 18,7 | 239 | |||||
200 | 125 | 300 | 8,4 | 7,5 | 20,2 | 240 | |||||
200 | 150 | 300 | 8,4 | 7,8 | 22,1 | 241 | |||||
Materijal | NL 40 | Površinska zaštita | Inertol | ||||||||
Material | DCI 40 | Coating | Inertol | ||||||||
Werkstoff | GGG 40 | Beschichtung | Inertol | ||||||||
